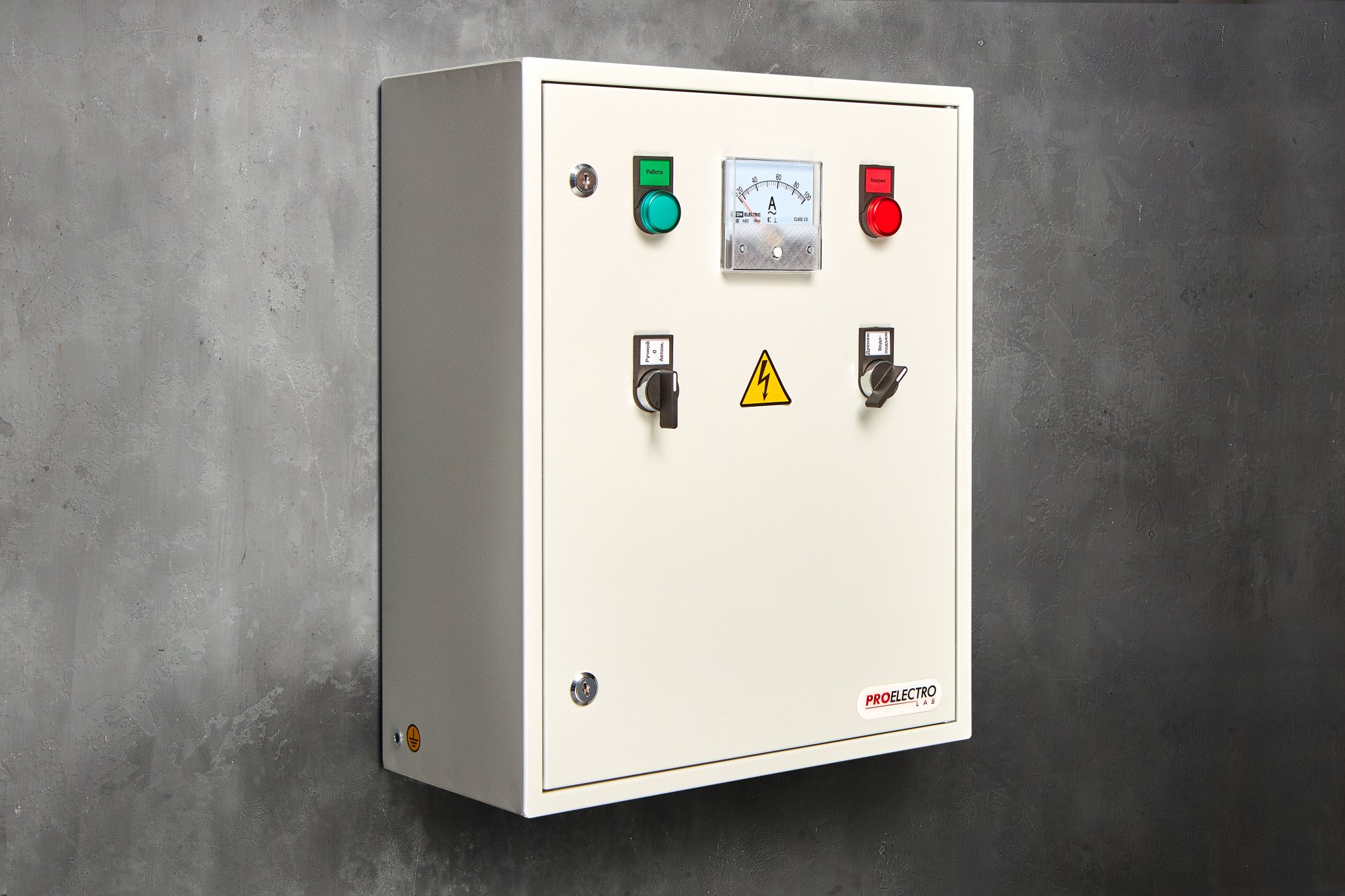

Станция управления и защиты СУЗ - 40 обеспечивают безаварийную работу электродвигателя следующих видов насосных агрегатов:
- погружного скважинного насосного агрегата (например, серии ЭЦВ)
- погружного дренажного насоса (например, серии ГНОМ)
- консольных насосных агрегатов (например, серии К)
- насосных агрегатов двухстороннего входа (например, серии Д).
Что может СУЗ Proelectrolab:
- отключить электродвигатель насоса при:
◦ обрыве любой из трёх фаз
◦ снижении / повышении питающего напряжения свыше установленных вами пределов
◦ перегрузке по току (в одной / трёх фазах)
◦ чередовании фаз
◦ отсутствии воды при водоподъёме
- сигнализировать о:
◦ неполнофазном режиме работы
◦ пониженном / повышенном напряжении
◦ перегрузке по току
- возобновить работу насоса после устранения аварии
- показать значение тока, потребляемого в одной из фаз электродвигателя (установлен амперметр).
Диапазон рабочего тока:
| СУЗ с автоматом выключения | СУЗ с тепловым реле |
| 25 - 40 А | 23 - 32 А |
| 28 - 36 А | |
| 30 - 40 А |
Есть автоматический и ручной режимы управления.
В обоих режимах доступно управление:
- работой насоса (контроль уровня воды и давления);
- включением/выключением насоса в зависимости от сигналов датчиков уровня;
- возвратом насоса к работе после устранения аварии;
- функцией водоподъема;
- функцией контроля чередования фаз.
Управление функцией дренажа возможно только в автоматическом режиме.
| Напряжение главной цепи | 3х380 В |
| Напряжение питания цепей управления СУЗ | 220 В |
| Номинальная частота тока сети | 50 Гц |
| Время срабатывания защиты при обрыве фазы в линии | до 2 с включительно |
| Время срабатывания защиты от перегрузки по току | до 2 с включительно |
| Время повторного включения | 2 - 8 с |
| Степень защиты по ГОСТ 14254-80 | IP 31 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 3 |
| Степень защиты поражения током по ГОСТ 12.2.007.0-75 | класс 1 |
| Номинальный режим работы по ГОСТ 12434-93 | продолжительный |
| Габариты ВхШхГ | 50(40)х40х25(22/15) см |
| Масса | 11,3 кг |

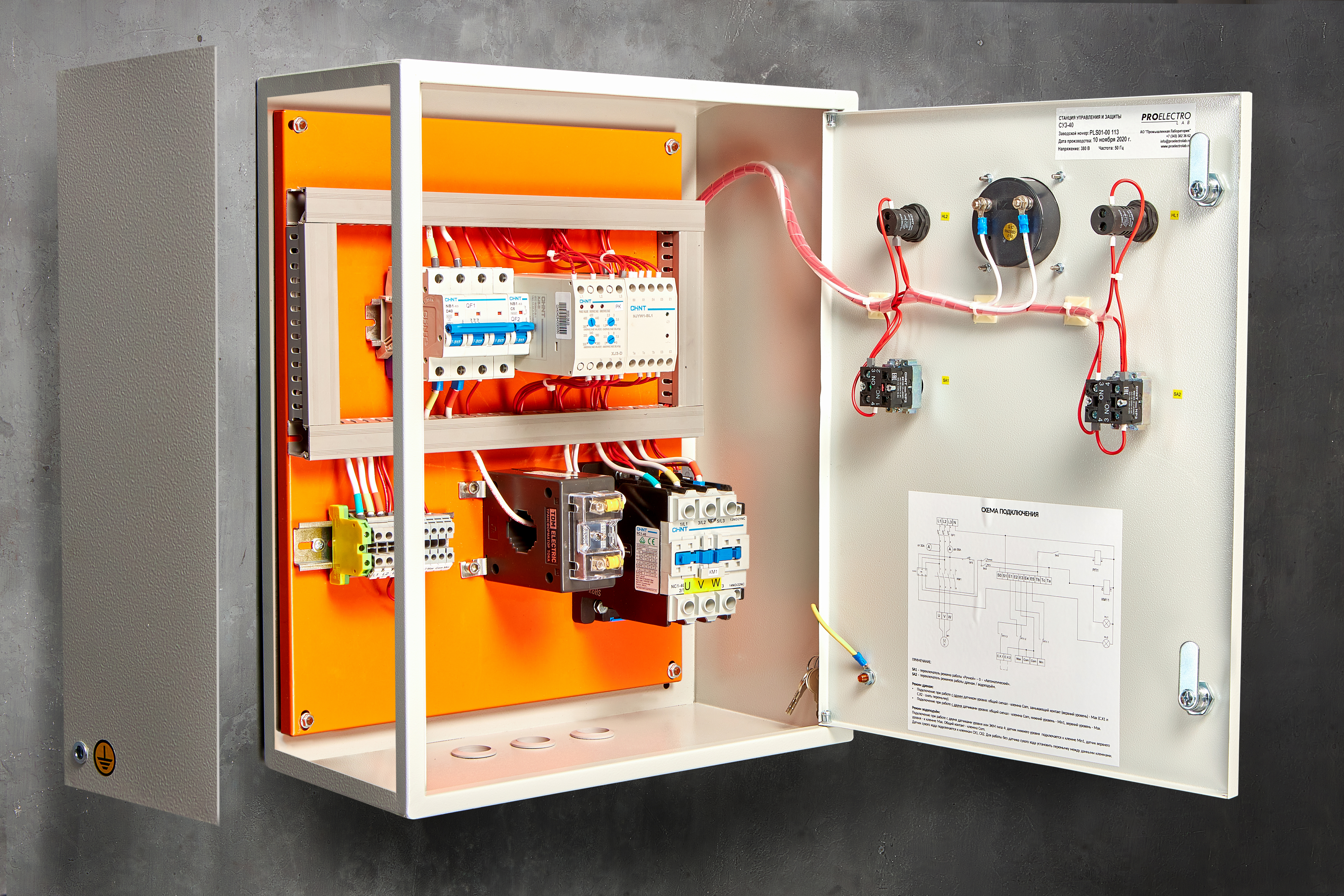

Функционал в стандартной комплектации:
| Функция | Устройство |
| контроль чередования фаз | реле контроля фаз |
| контроль обрыва фаз | реле контроля фаз |
| контроль асимметрии питающего напряжения | реле контроля фаз |
| контроль перегрузки по току | автоматический выключатель / тепловое реле* |
| контроль снижения/повышения напряжения | реле контроля фаз |
| работа в ручном и автоматическом режиме (дренаж - водоподъём) | реле уровней |
| защита от сухого хода в случае недостаточного уровня воды | датчик сухого хода (поплавковый/по сопротивлению), реле уровней |
* В зависимости от комплектации СУЗ устанавливается одно из устройств.
Для расширения функционала СУЗ устанавливается дополнительное оборудование (см.вкладку ОПЦИИ)
ОПЦИИ
Устанавливаются за отдельную плату.
| микроконтроллер | позволяет дистанционно управлять насосом через систему автоматизации или диспетчеризации |
| электроконтактный манометр типа 4 | поддерживает необходимое давление в системе водоснабжения |
| датчик уровней (поплавковый/по сопротивлению) | защита от сухого хода в случае недостаточного уровня воды |
