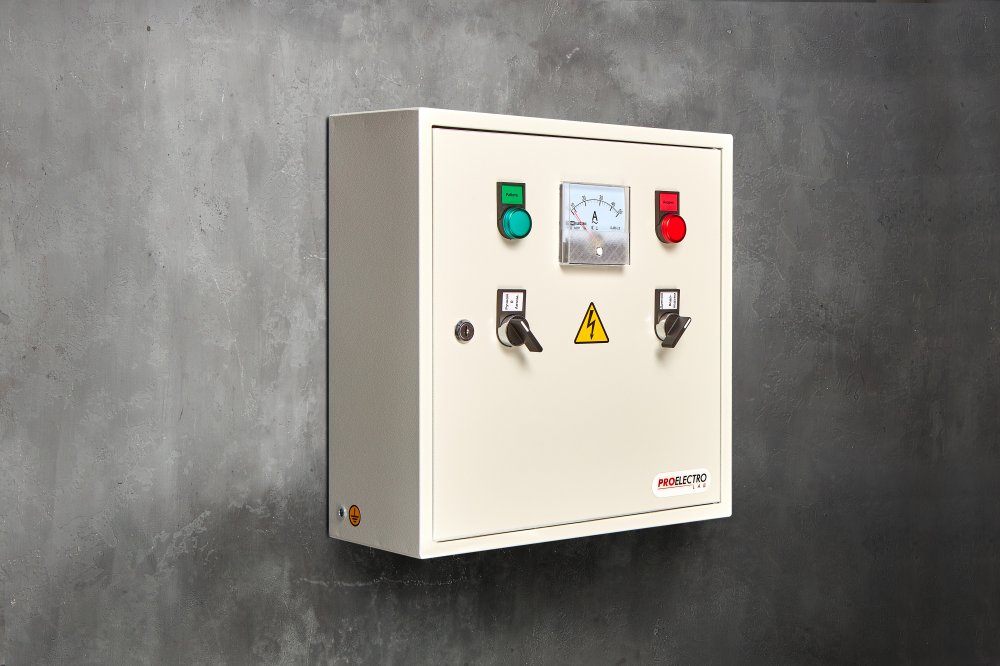

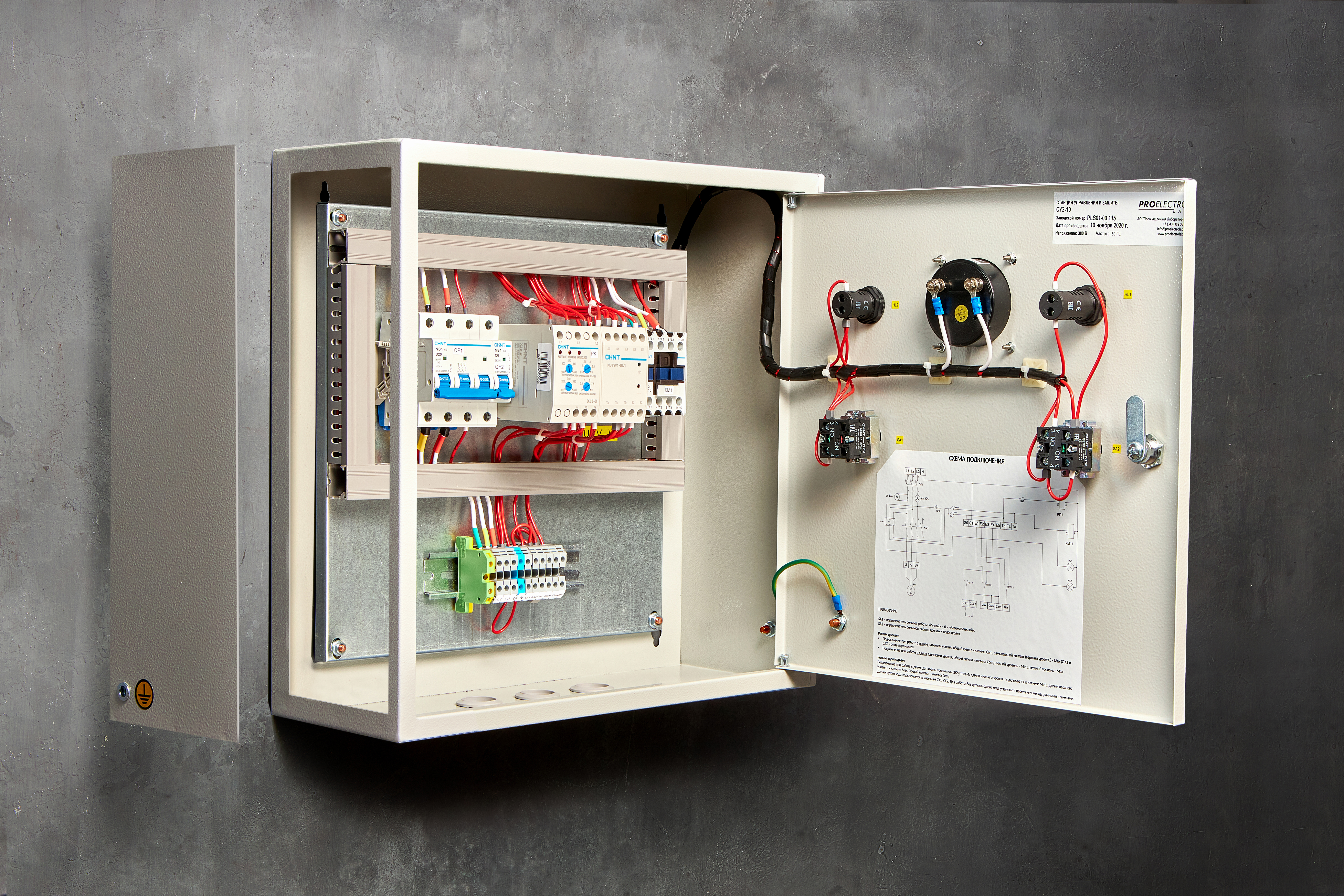

Станция управления и защиты СУЗ-10 обеспечивают безаварийную работу электродвигателя следующих видов насосных агрегатов:
- погружного скважинного насосного агрегата (например, серии ЭЦВ)
- погружного дренажного насоса (например, серии ГНОМ)
- консольных насосных агрегатов (например, серии К)
- насосных агрегатов двухстороннего входа (например, серии Д).
Что может СУЗ Proelectrolab:
- отключить электродвигатель насоса при:
◦ обрыве любой из трёх фаз
◦ снижении / повышении питающего напряжения свыше установленных вами пределов
◦ перегрузке по току (в одной / трёх фазах)
◦ чередовании фаз
◦ отсутствии воды при водоподъёме
- сигнализировать о:
◦ неполнофазном режиме работы
◦ пониженном / повышенном напряжении
◦ перегрузке по току
- возобновить работу насоса после устранения аварии
- показать значение тока, потребляемого в одной из фаз электродвигателя (установлен амперметр).
Диапазон рабочего тока:
| СУЗ с автоматом выключения | СУЗ с тепловым реле |
| 1,6 — 12 А | 1,6 — 2,5 А |
| 2,5 — 4 А | |
| 4 — 6 А | |
| 5,5 — 8 А | |
| 7 — 10 А | |
| 9 — 13 А |
Есть автоматический и ручной режимы управления.
В обоих режимах доступно управление:
- работой насоса (контроль уровня воды и давления);
- включением/выключением насоса в зависимости от сигналов датчиков уровня;
- возвратом насоса к работе после устранения аварии;
- функцией водоподъема;
- функцией контроля чередования фаз.
Управление функцией дренажа возможно только в автоматическом режиме.
ХАРАКТЕРИСТИКИ
| Напряжение главной цепи | 3×380 В |
| Напряжение питания цепей управления СУЗ | 220 В |
| Номинальная частота тока сети | 50 Гц |
| Время срабатывания защиты при обрыве фазы в линии | до 2 с включительно |
| Время срабатывания защиты от перегрузки по току | до 2 с включительно |
| Время повторного включения | 2 — 8 с |
|
Степень защиты по ГОСТ |
IP 31 |
|
Климатическое исполнение по ГОСТ |
УХЛ 3 |
|
Степень защиты поражения током по ГОСТ |
класс 1 |
|
Номинальный режим работы по ГОСТ |
продолжительный |
| Габариты ВхШхГ | 40×40×20(12/15) см |
| Масса | 7 кг |
ФУНКЦИОНАЛ
| Напряжение главной цепи | 3×380 В |
| Напряжение питания цепей управления СУЗ | 220 В |
| Номинальная частота тока сети | 50 Гц |
| Время срабатывания защиты при обрыве фазы в линии | до 2 с включительно |
| Время срабатывания защиты от перегрузки по току | до 2 с включительно |
| Время повторного включения | 2 — 8 с |
|
Степень защиты по ГОСТ |
IP 31 |
|
Климатическое исполнение по ГОСТ |
УХЛ 3 |
|
Степень защиты поражения током по ГОСТ |
класс 1 |
|
Номинальный режим работы по ГОСТ |
продолжительный |
| Габариты ВхШхГ | 40×40×20(12/15) см |
| Масса | 7 кг |
ОПЦИИ
Устанавливаются за отдельную плату.
| микроконтроллер | позволяет дистанционно управлять насосом через систему автоматизации или диспетчеризации |
| электроконтактный манометр типа 4 | поддерживает необходимое давление в системе водоснабжения |
| датчик уровней (поплавковый/по сопротивлению) | для автоматического режима (дренаж / водоподъем) |
